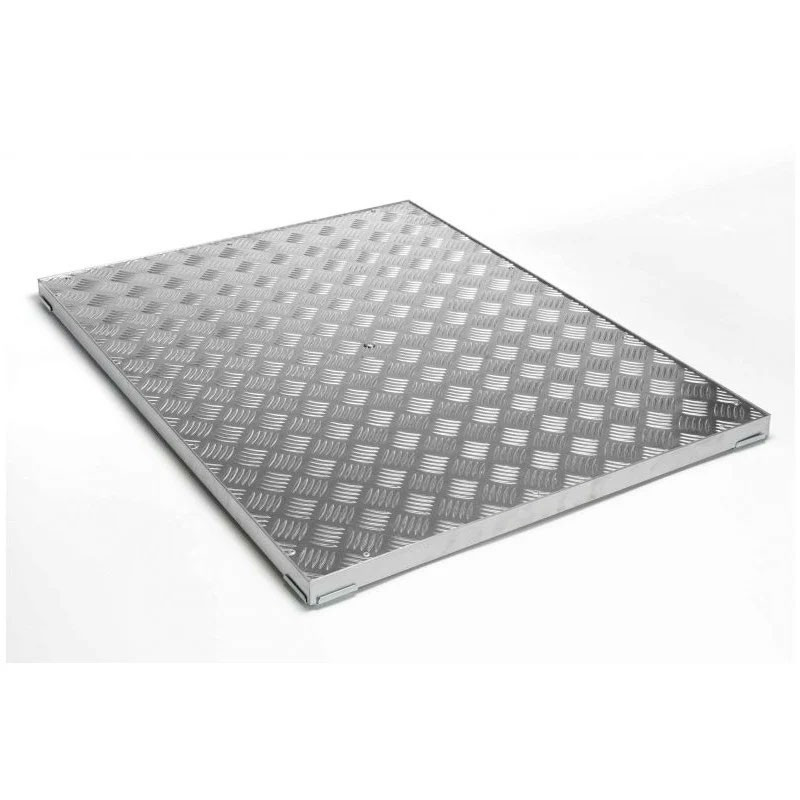

Алюминиевый люк XFORCE с ребристой поверхностью - Alutrap PAD Renforcé - Rosco

Алюминиевый люк XFORCE с ребристой поверхностью - Alutrap PAD Renforcé - Rosco

Легкие смотровые люки с алюминиевой рамой толщиной 30/30/3 мм и усиленным ребристым листом толщиной 5/7 мм.

• Люки размером менее 60 х 60 см армируются 1 арматурой.
• Люки размером 60 х 60 см и 70 х 70 см усилены 2 арматурами.
• Люки размером 80 х 80 см и более усиливаются 3-мя усилениями.

Приложение :

В случае применения, когда верхняя часть приямка должна быть закрыта крышкой, которая также должна легко сниматься для доступа к вентилируемому вакууму, откачивающим трубам, коллекторам и т. д.

Усиление этого люка доступа не увеличивает его устойчивость. Они просто позволяют листовому металлу оставаться прямым, а не сгибаться и не провисать со временем.

Усиленные смотровые люки: решение для закрытия ям, на которые распространяются правила водораспределения (ст. 20.3).

• Толщина 5/7 : обычный пешеходный переход.

Состав :

Каркас представляет собой алюминиевый уголок 30/30/3 мм (AL-MG-SI 0,5).
Скошенные углы усилены опорами из оцинкованной стали.
Они крепятся винтами к нижней и боковым сторонам уголка, чтобы получить сборку, которая не деформируется.

Анкеровка в опоре осуществляется с помощью крепежа из оцинкованной стали, ввинчивающегося в горизонтальную плоскость уголка.
Крышка состоит из усиленного листа противоскользящего полосатого алюминия толщиной 5/7, который поддерживается по периметру четырехугольным алюминиевым профилем (22 х 22 х 2 мм).
Усиленный ребристый лист имеет в центре болт, который позволяет легко снять крышку.

Техническая информация по армированию:

• Ширина: 100 мм
• Высота: 20 мм
• Длина: Зависит от размеров люка
• Толщина: 5 мм

Размеры:
