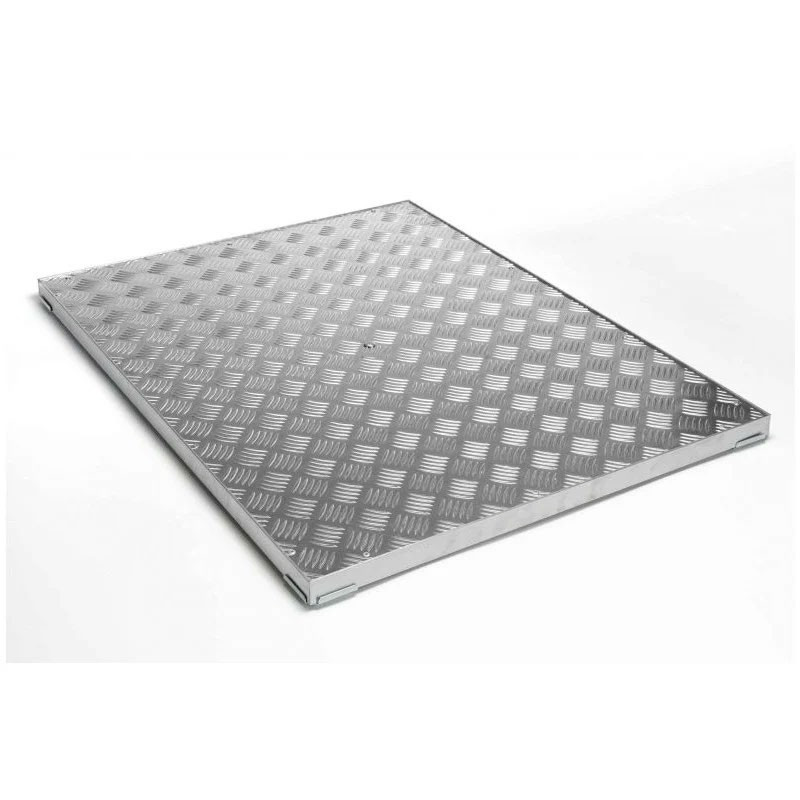

Lichtgewicht toegangsluiken met een 30/30/3 mm aluminium frame en versterkt 5/7 mm geribbeld plaatstaal.

• Luiken kleiner dan 60 x 60 cm zijn verstevigd met 1 versteviging.
• De luiken van 60 x 60 cm en 70 x 70 cm zijn verstevigd met 2 verstevigingen.
• Luiken vanaf 80 x 80 cm zijn verstevigd met 3 verstevigingen.

Sollicitatie :

In de context van een toepassing waarbij het bovenste deel van de put moet worden afgesloten door een deksel dat bovendien gemakkelijk verwijderd moet kunnen worden voor toegang tot het geventileerde vacuüm, tot de evacuatieleidingen, tot de collectoren, enz.

De verstevigingen van dit toegangsluik verhogen de weerstand niet. Ze zorgen er eenvoudigweg voor dat het plaatmetaal recht blijft en niet buigt of doorbuigt na verloop van tijd en doorgang.

Versterkte toegangsluiken: de oplossing voor het afdekken van putten waarvoor de waterdistributieregelgeving geldt (artikel 20.3).

• Dikte 5/7 : reguliere voetgangersoversteekplaats.

Samenstelling :

Het frame is een aluminium hoekprofiel van 30/30/3 mm (AL-MG-SI 0,5).
De verstekhoeken zijn versterkt met gegalvaniseerde stalen steunen.
Deze worden met schroeven aan de onderkant en zijkanten van de hoek bevestigd om een geheel te verkrijgen dat niet vervormt.

De verankering in de steun gebeurt via gegalvaniseerde stalen bevestigingsmiddelen die in het horizontale vlak van de hoek worden geschroefd.
De afdekking bestaat uit een versterkte plaat antislip gestreept aluminium met een dikte van 5/7 die aan de omtrek wordt ondersteund door een vierhoekig aluminium profiel (22 x 22 x 2 mm).
De versterkte geribbelde plaat heeft een bout in het midden waardoor de hoes gemakkelijk kan worden verwijderd.

Technische informatie wapening:

• Breedte: 100 mm
• Hoogte: 20 mm
• Lengte: Afhankelijk van de afmetingen van het luik
• Dikte: 5 mm
