Botole di accesso leggere con telaio in alluminio da 30/30/3 mm e lamiera grecata rinforzata da 5/7 mm.

• I portelli di dimensioni inferiori a 60 x 60 cm sono rinforzati con 1 rinforzo.
• Gli sportelli da 60 x 60 cm e 70 x 70 cm sono rinforzati con 2 rinforzi.
• I portelli di dimensioni pari o superiori a 80 x 80 cm sono rinforzati con 3 rinforzi.

Applicazione :

Nel contesto di un'applicazione dove la parte superiore del pozzetto deve essere chiusa da un coperchio che deve anche poter essere facilmente asportabile per l'accesso alla depressione ventilata, ai tubi di evacuazione, ai collettori, ecc.

I rinforzi di questo portello d'accesso non ne aumentano la resistenza. Permettono semplicemente alla lamiera di rimanere dritta e di non piegarsi o abbassarsi nel tempo e nel passaggio.

Botole di accesso rinforzate: la soluzione per la copertura dei pozzetti soggetti alla normativa sulla distribuzione dell'acqua (articolo 20.3).

• Spessore 5/7 : attraversamento pedonale regolare.

Composizione:

Il telaio è un angolare in alluminio da 30/30/3 mm (AL-MG-SI 0,5).
Gli angoli smussati sono rinforzati con supporti in acciaio zincato.
Questi vengono fissati tramite viti sul fondo e sui lati dell'angolo per ottenere un assemblaggio che non si deformi.

L'ancoraggio al supporto avviene tramite viteria in acciaio zincato avvitata nel piano orizzontale dell'angolo.

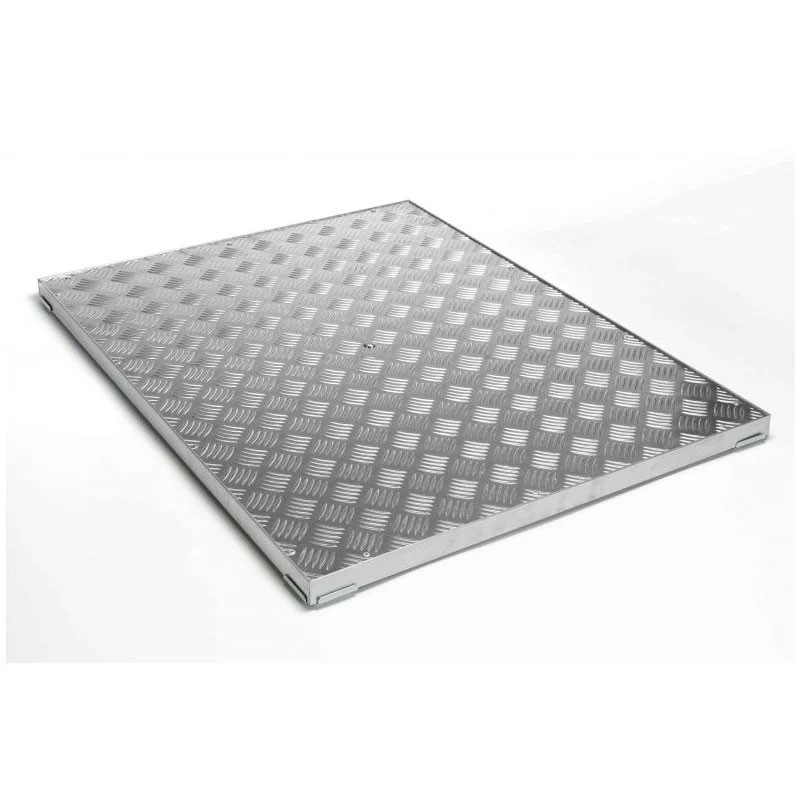

La copertura è costituita da una lamiera rinforzata di alluminio striato antiscivolo dello spessore di 5/7 che è sostenuta sul suo perimetro da un profilo quadrangolare in alluminio (22 x 22 x 2 mm).
La lamiera grecata rinforzata ha un bullone al centro che permette di rimuovere facilmente la copertura.

Informazioni tecniche sul rinforzo:

• Larghezza: 100 mm
• Altezza: 20 mm
• Lunghezza: Dipende dalle dimensioni del portello
• Spessore: 5 mm

Dimensioni:
