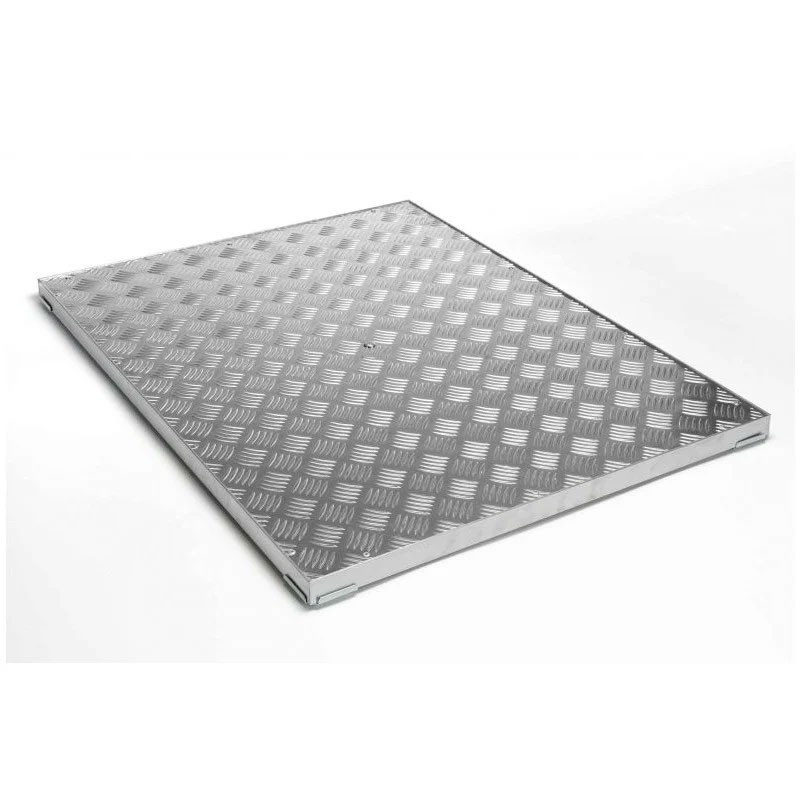

Aluminium geriffelte Einstiegsluke XFORCE - Alutrap PAD Verstärkt - Rosco

Aluminium geriffelte Einstiegsluke XFORCE - Alutrap PAD Verstärkt - Rosco

Leichte Einstiegsluken mit 30/30/3 mm Aluminiumrahmen und verstärktem 5/7 mm Rippenblech.

• Luken mit einer Größe von weniger als 60 x 60 cm werden mit 1 Verstärkung verstärkt.
• Die 60 x 60 cm und 70 x 70 cm großen Luken sind mit 2 Verstärkungen verstärkt.
• Luken ab 80 x 80 cm werden mit 3 Verstärkungen verstärkt.

Anwendung :

Im Rahmen einer Anwendung, bei der der obere Teil der Grube durch eine Abdeckung verschlossen werden muss, die auch leicht entfernt werden kann, um Zugang zum belüfteten Vakuum, zu den Evakuierungsrohren, zu den Kollektoren usw. zu erhalten.

Die Verstärkungen dieser Einstiegsluke erhöhen ihren Widerstand nicht. Sie sorgen einfach dafür, dass das Blech gerade bleibt und sich im Laufe der Zeit und im Laufe der Zeit nicht verbiegt oder durchhängt.

Verstärkte Zugangsluken: die Lösung zur Abdeckung von Gruben, die den Wasserverteilungsvorschriften unterliegen (Artikel 20.3).

• Dicke 5/7 : normaler Fußgängerüberweg.

Komposition :

Der Rahmen besteht aus einem 30/30/3 mm starken Aluminiumwinkel (AL-MG-SI 0,5).
Gehrungsecken sind mit verzinkten Stahlstützen verstärkt.
Diese werden mit Schrauben an der Unterseite und an den Seiten des Winkels befestigt, um eine verformungsfreie Baugruppe zu erhalten.

Die Verankerung im Träger erfolgt über verzinkte Stahlbefestiger, die in die horizontale Fläche des Winkels eingeschraubt werden.
Die Abdeckung besteht aus einem verstärkten, 5/7 dicken, rutschfesten Aluminiumblech, das an seinem Umfang von einem viereckigen Aluminiumprofil (22 x 22 x 2 mm) getragen wird.
Das verstärkte Rippenblech hat in der Mitte einen Bolzen, der ein einfaches Abnehmen der Abdeckung ermöglicht.

Technische Informationen zur Bewehrung:

• Breite: 100 mm
• Höhe: 20 mm
• Länge: Abhängig von den Abmessungen der Luke
• Dicke: 5 mm
