Stijlvolle afvoerputje met betegelbare afdekking voor natuursteen.

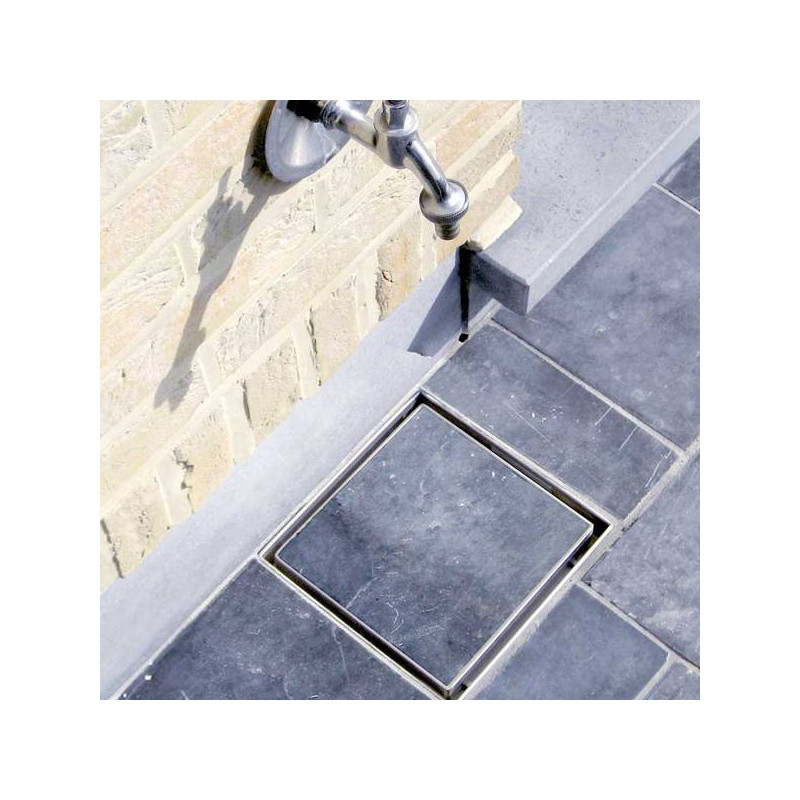

Voor plaatsing onder de kraan bestaat er nu een speciale Bluestone vloerafvoer voor het razend populaire arduin.
Het kunststoflichaam is bekroond met een roestvrijstalen verlengstuk met dezelfde buitenafmetingen als de succesvolle steen van 20 cm bij 20 cm. Deze laatste integreert dus gemakkelijk en esthetisch in het patroon van de voegen.

Volledige toegang om een emmer te legen.

• De geïntegreerde afdekking heeft een vrije hoogte van 2,5 cm en is betegeld met een maatwerksteen.
  Zorg ervoor dat de steen en randstenen minimaal 2 tot 5 mm hoger zijn dan de randen van de stootlijst.
• De perifere sleuf tussen de hoes en het frame vangt dan discreet al het regen- en reinigingswater op.
  Als u echter volledige toegang tot de sifon wilt om een emmer te legen, verwijdert u eenvoudigweg het deksel. Handig, nietwaar?

Afneembare en reinigbare waterbeschermer.

De vloerafvoer, verkrijgbaar met een verstelbare verticale of horizontale afvoer voor aansluiting op de riolering, is voorzien van een verwijderbare en reinigbare waterbeschermer. Het geheel zit vast in het gestabiliseerde materiaal dat als basis dient voor de blauwe steen.

Praktisch, want op maat gemaakt.

Het piepschuim bepaalt de afmetingen (17 x 17 cm) van de blauwe steen die geïntegreerd wordt in de te betegelen bekleding.

Opgeheven:

• Roestvrijstalen frame, AISI 304, 200 mm x 200 mm, dat gemakkelijk en esthetisch in het voegenpatroon integreert.
• Geïntegreerde betegelbare afdekking in roestvrij staal, AISI 304, 180 mm x 180 mm.
• 1,5 mm dik plaatstaal. Het frame en deksel zijn voorzien van 3 mm gebogen randen.
• De omtreksgleuf tussen deksel en frame meet dus 7 mm.
• Het verlengstuk heeft een hoogte van 64 mm, waarvan 11 mm geïntegreerd is in het lichaam van de afvoerput.
• De geïntegreerde afdekking heeft een vrije hoogte van 25 mm en kan worden betegeld met een steen op maat.
• De vrije opening meet 174 mm x 174 mm.
• Het aanbouwdeel, frame en deksel, gecombineerd met de onderbak/vloerafvoer, voldoen aan weerstandsklasse A 15 kN volgens EN 124.

Afvoerputje:

De behuizing van de ACO Garden Bluestone is gemaakt van grijs PP en heeft een verwijderbaar anti-geurapparaat met 50 mm waterguard.

Het lichaam heeft een uitlaatklep:

• Verticaal (90°), diameter aansluiting op de rioolbuis: ø 110 mm (DN 100). De afvoercapaciteit bedraagt 2,0 liter/seconde.

Of

• Horizontaal (1,5°) met 2 mogelijke aansluitdiameters voor aansluiting op de rioolbuis: ø 75 mm (DN 70) en ø 110 mm (DN 100). De afvoercapaciteit bedraagt 1,8 liter/seconde.

De verlenging wordt volledig waterdicht op het lichaam geplaatst dankzij de daarin geïntegreerde afdichting. De aansluitdiameter tussen het verlengstuk en het lichaam bedraagt 125 mm. Hierdoor is de carrosserie goed bereikbaar en uiterst onderhoudsvriendelijk. Een enkele draaibeweging is voldoende om de waterbeveiliging te openen en volledige toegang te krijgen tot de vloerafvoer.

Kenmerk:

• Totale hoogte: 22,10 cm (verticaal model) of 19,00 cm (horizontaal model)
• Totale afmetingen van het frame: 20,00 cm x 20,00 cm
• Totale afmetingen van het deksel: 18,00 cm x 18,00 cm
• Vrije hoogte van de deksel: 2,50 cm
• Vrije opening van het deksel: 17,40 cm x 17,40 cm
• Totaal gewicht: 2,00 kg

Faciliteit :

Het geheel zit vast in het gestabiliseerde materiaal dat als basis dient voor de blauwe steen.
De vloerafvoer wordt verticaal aangesloten op een rioolbuis ø 110 mm (DN 100).

Een gedimensioneerde steen wordt met een elastische mortel/voegmassa in de afdekking bevestigd.
Zorg ervoor dat de steen en randstenen minimaal 2 tot 5 mm hoger liggen dan de randen van de uitbouw, zodat een ideale drainage van de ondergrond gewaarborgd is.
De totale afmetingen van 20 cm x 20 cm passen perfect in het voegpatroon.
