Bluestone Inox - Scarico a pavimento - ACO
Piletta a pavimento in materiale sintetico (PP) con prolunga piastrellabile in acciaio inox AISI 304 .
- Sviluppato appositamente per la pietra blu utilizzata frequentemente.
- Si integra facilmente ed esteticamente nel modello di giunzione.
- Classe di resistenza A15.
- Disponibile con uscita verticale o orizzontale.
Bluestone Inox - Scarico a pavimento - ACO

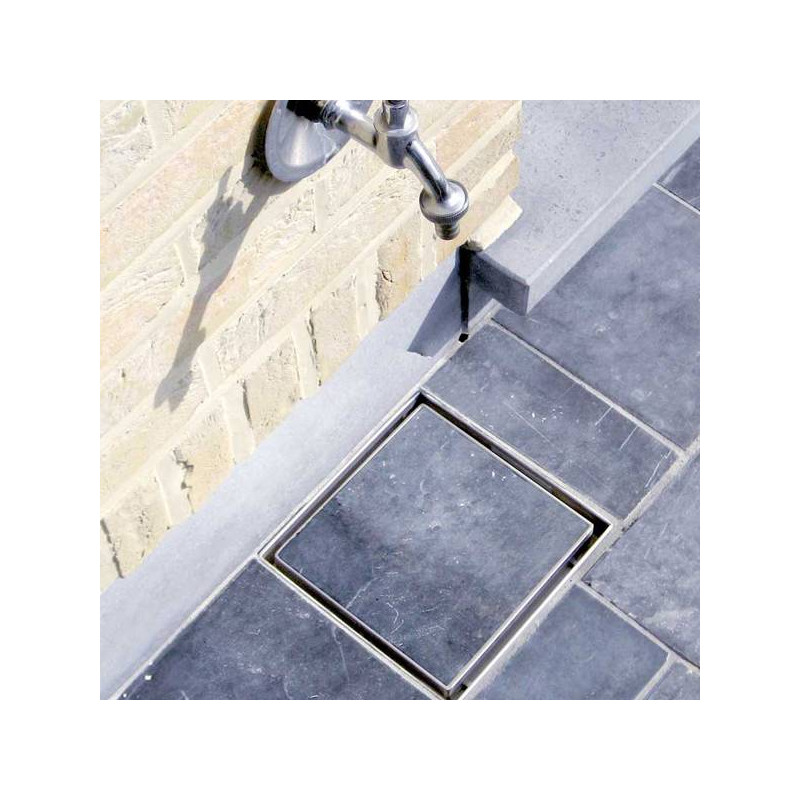

Elegante scarico a pavimento con copertura piastrellabile per pietra naturale.
Per l'installazione sotto il rubinetto è ora disponibile uno speciale scarico a pavimento Bluestone per la popolarissima pietra blu.
Il corpo in materiale sintetico è sormontato da un'estensione in acciaio inox con le stesse dimensioni esterne della pietra di successo di 20 cm per 20 cm. Quest'ultimo si integra così facilmente ed esteticamente nello schema delle giunture.
Accesso completo per svuotare un secchio.
- La copertura integrata ha un'altezza netta di 2,5 cm ed è piastrellata con una pietra personalizzata.
Assicurarsi che la pietra e le pietre periferiche siano almeno da 2 a 5 mm più alte dei bordi del montante. - La fessura periferica tra la copertura e il telaio raccoglierà quindi in modo discreto tutta la pioggia e l'acqua di pulizia.
Tuttavia, se desideri avere pieno accesso al sifone per svuotare un secchio, rimuovi semplicemente il coperchio. Comodo, no?
Protezione dell'acqua rimovibile e lavabile.
Lo scarico a pavimento, disponibile con scarico verticale o orizzontale regolabile per il collegamento alla rete fognaria, è dotato di paraacqua rimovibile e pulibile. Il tutto è fissato nel materiale stabilizzato che funge da base per la pietra blu.
Pratico, perché su misura.
Il polistirolo espanso determina le dimensioni (17 x 17 cm) della pietra blu che viene integrata nella copertura da piastrellare.
Sollevato:
- Telaio in acciaio inox, AISI 304, 200 mm x 200 mm, che si integra facilmente ed esteticamente nello schema dei giunti.
- Copertura piastrellabile integrata in acciaio inossidabile, AISI 304, 180 mm x 180 mm.
- Lamiera di spessore 1,5 mm. Il telaio e il coperchio presentano bordi piegati da 3 mm.
- L'asola periferica tra coperchio e cornice misura quindi 7 mm.
- La prolunga ha un'altezza di 64 mm, di cui 11 mm integrati nel corpo dello scarico a pavimento.
- La copertura integrata ha un'altezza libera di 25 mm e può essere piastrellata con una pietra personalizzata.
- L'apertura trasparente misura 174 mm x 174 mm.
- La prolunga, il telaio e il coperchio, abbinati al fondo cassa/piletta, rispettano la classe di resistenza A 15 kN secondo EN 124.
Corpo scarico a pavimento:
Il corpo dell'ACO Garden Bluestone è realizzato in PP grigio ed è dotato di dispositivo antiodore removibile con paraacqua da 50 mm.
Il corpo ha uno sbocco:
- Verticale (90°), diametro di collegamento al tubo fognario: ø 110 mm (DN 100). La capacità di evacuazione è di 2,0 litri/secondo.
O
- Orizzontale (1,5°) con 2 possibili diametri di collegamento per il collegamento al tubo fognario: ø 75 mm (DN 70) e ø 110 mm (DN 100). La capacità di evacuazione è di 1,8 litri/secondo.
L'estensione viene posta completamente impermeabile sul corpo grazie alla guarnizione integrata in quest'ultimo. Il diametro di collegamento tra prolunga e corpo è di 125 mm. Di conseguenza, il corpo è facilmente accessibile ed estremamente facile da mantenere. È sufficiente un solo movimento di rotazione per aprire la protezione acqua ed avere pieno accesso allo scarico a pavimento.
Caratteristica:
- Altezza totale: 22,10 cm (modello verticale) o 19,00 cm (modello orizzontale)
- Dimensioni complessive della cornice: 20,00 cm x 20,00 cm
- Dimensioni complessive del coperchio: 18,00 cm x 18,00 cm
- Altezza libera del coperchio: 2,50 cm
- Apertura libera del coperchio: 17,40 cm x 17,40 cm
- Peso totale: 2,00 kg
Facilità :
Il tutto è fissato nel materiale stabilizzato che funge da base per la pietra blu.
Lo scarico a pavimento è collegato verticalmente ad un tubo fognario ø 110 mm (DN 100).
Nella copertura viene fissata una pietra quotata mediante malta/stuccatura elastica.
Assicurarsi che la pietra e le pietre periferiche siano almeno da 2 a 5 mm più alte dei bordi della prolunga per garantire un drenaggio ideale della superficie.
Le dimensioni complessive di 20 cm x 20 cm si adattano perfettamente allo schema di giunzione.
