Elegante desagüe de suelo con cubierta alicatable para piedra natural.

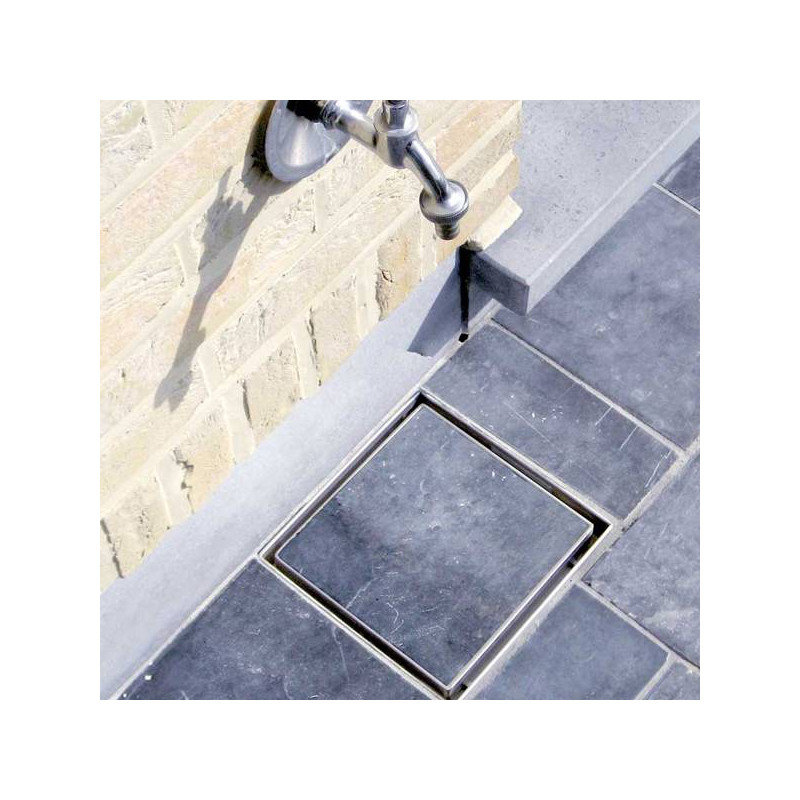

Para el montaje bajo el grifo, ahora existe un desagüe de suelo Bluestone especial para el popularísimo bluestone.
El cuerpo de material sintético está rematado con una extensión de acero inoxidable de las mismas dimensiones exteriores que la exitosa piedra de 20 cm por 20 cm. De este modo, este último se integra fácil y estéticamente en el patrón de las juntas.

Acceso completo para vaciar un cubo.

• La cubierta integrada tiene una altura libre de 2,5 cm y está revestida con una piedra personalizada.
  Asegúrese de que la piedra y las piedras periféricas estén al menos entre 2 y 5 mm por encima de los bordes de la contrahuella.
• La ranura periférica entre la cubierta y el marco recogerá discretamente toda la lluvia y el agua de limpieza.
  Sin embargo, si desea tener acceso completo al sifón para vaciar un balde, simplemente retire la tapa. Conveniente, ¿no?

Protector de agua extraíble y limpiable.

El desagüe de suelo, disponible con salida regulable vertical u horizontal para conexión a la red de alcantarillado, dispone de un protector de agua extraíble y limpiable. Todo está fijado en el material estabilizado que sirve de base a la piedra azul.

Práctico porque está hecho a medida.

La espuma de poliestireno determina las dimensiones (17 x 17 cm) de la piedra azul que se integra en la cubierta a revestir.

Aumentó:

• Marco de acero inoxidable AISI 304 de 200 mm x 200 mm, que se integra fácil y estéticamente en el patrón de juntas.
• Tapa embalsable integrada en acero inoxidable AISI 304, 180 mm x 180 mm.
• Chapa de 1,5 mm de espesor. El marco y la tapa cuentan con bordes doblados de 3 mm.
• La ranura periférica entre la tapa y el marco mide, por tanto, 7 mm.
• La extensión tiene una altura de 64 mm, de los cuales 11 mm están integrados en el cuerpo del desagüe de suelo.
• La cubierta integrada tiene una altura libre de 25 mm y se puede revestir con piedra a medida.
• La apertura transparente mide 174 mm x 174 mm.
• La extensión, el marco y la tapa, combinados con la caja inferior/desagüe del suelo, cumplen con la clase de resistencia A 15 kN según EN 124.

Cuerpo de drenaje de piso:

El cuerpo del ACO Garden Bluestone está fabricado en PP gris y dispone de un dispositivo antiolor extraíble con protector de agua de 50 mm.

El cuerpo tiene una salida:

• Vertical (90°), diámetro de conexión a la tubería de alcantarillado: ø 110 mm (DN 100). La capacidad de evacuación es de 2,0 litros/segundo.

O

• Horizontal (1,5°) con 2 diámetros de conexión posibles para la conexión a la tubería de alcantarillado: ø 75 mm (DN 70) y ø 110 mm (DN 100). La capacidad de evacuación es de 1,8 litros/segundo.

La extensión se coloca completamente estanca en el cuerpo gracias a la junta integrada en este último. El diámetro de conexión entre la extensión y el cuerpo es de 125 mm. Como resultado, la carrocería es fácilmente accesible y extremadamente fácil de mantener. Un solo movimiento de rotación es suficiente para abrir el protector de agua y tener acceso total al desagüe del piso.

Característica :

• Alto total: 22,10 cm (modelo vertical) o 19,00 cm (modelo horizontal)
• Dimensiones totales del marco: 20,00 cm x 20,00 cm
• Dimensiones totales de la tapa: 18,00 cm x 18,00 cm
• Altura libre de la tapa: 2,50 cm
• Apertura libre de la tapa: 17,40 cm x 17,40 cm
• Peso total: 2,00 kg

Instalación :

Todo está fijado en el material estabilizado que sirve de base a la piedra azul.
El desagüe del suelo está conectado verticalmente a un tubo de alcantarillado de ø 110 mm (DN 100).

Se fija una piedra dimensionada en la cubierta mediante un mortero elástico/compuesto de lechada.
Asegúrese de que la piedra y las piedras periféricas estén al menos entre 2 y 5 mm por encima de los bordes de la extensión para garantizar un drenaje ideal de la superficie.
Las dimensiones totales de 20 cm x 20 cm se adaptan perfectamente al patrón de juntas.
