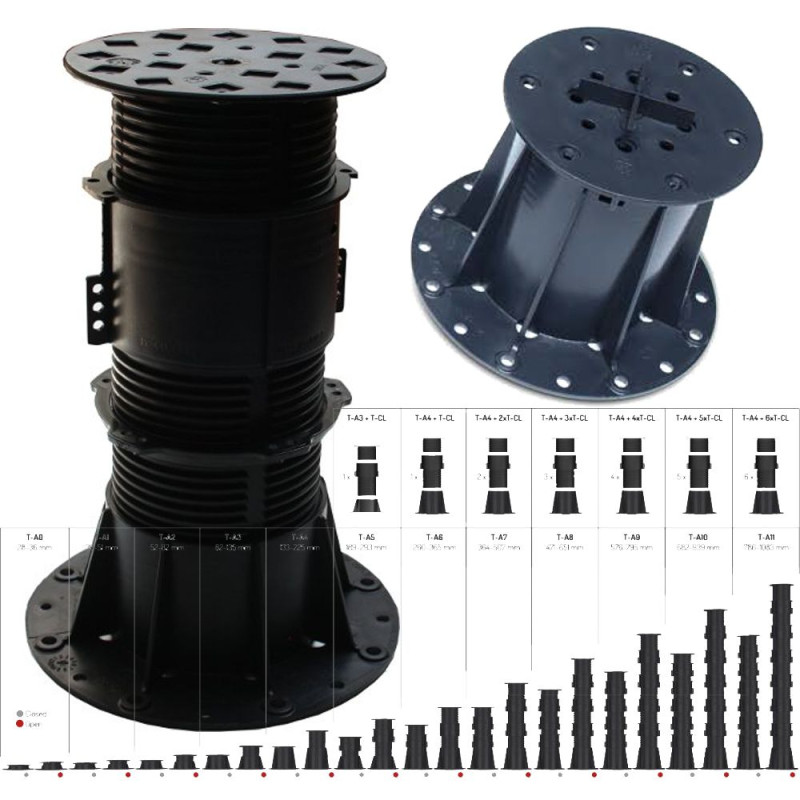

Verstellbarer Sockel 18 bis 1083 mm - LINE ECO

Verstellbarer Sockel 18 bis 1083 mm - LINE ECO

Verstellbarer Polypropylen-Bolzen für Terrasse und Platte aus Holz, Keramik, Naturstein,... auch für Höhen größer als 1 Meter.

TIPP 1: Die Beine der LINE ECO Bolzen sind markiert, um das Schneiden für das Verlegen an den Wänden und in den Ecken zu erleichtern, um sich dem Kopf der Bolzen an den Wänden nähern zu können.

TIPP 2: Klemmringe kann für hohe Tonhöhen verwendet werden, um die Höhe des Bolzens bei zu viel Vibration in der Nähe einzufrieren. Diese bildet eine Gegenmutter, um eine Lockerung durch Reibungsverstopfung und eine bessere Verteilung der Kräfte auf die Schraubnetze zu vermeiden.

Vorteile der LINE ECO Bolzen.

• Schnelle Montage und Einstellung von Höhe und Nivellierung.
• Breiter Kopf
• Anti-Entschrauben-Clips
• Der große Fußfuß macht Verankerungsfugen oder Mörtel überflüssig und sorgt für Stabilität.
• Anti-Entschrauben-Klick
• Ein Neigungskorrektor kann unter dem Bolzen platziert werden
• Beständig gegen atmosphärische, UV- und die meisten chemischen Reaktionen

Das Interesse an der Verwendung von Terrassenbolzen.

• Keine Bildung von Pfützen auf der Terrasse aufgrund des Abstands der Gelenke an den Füßen. Es gibt keine Ansammlung von Wasser auf dem Bürgersteig.
• Holz- oder Plattenverkleidungen können frei auf der Dichtung oder Wärmedämmung installiert werden.
• Die Montage von Armaturen oder Verkabelungen kann später, diskret erfolgen und zugänglich bleiben.
• Kann bei jedem Wetter installiert werden.
• Ermöglicht ein punktuelles Eingreifen der Dichtungs- und Isolationsprobleme.
• Durch die gute Belüftung verlängert sich die Lebensdauer des Dämmstoffes, der Abdichtung, der Beschichtungen, insbesondere des Holzes.
• Abnehmbares und tragbares System, es kann unter einem temporären Bodenbelag verwendet werden.
• Beleuchtung und Wassermanagement können unter dem System durchgeführt werden.
• ermöglicht es Ihnen, die Unterschiede in Steigung und Niveau zu verwalten.
• Wasser, das in Landschaftsbaugebieten aus dem vegetativen Boden abgeleitet wird, kann leicht aus dem System entfernt werden.
• Pflanzflächen können leicht integriert werden, während Drainage, Bewässerung, Dicken und Volumen installiert werden, die für das richtige Wachstum von Pflanzen erforderlich sind.
• Pools, Trails, Passagen,... kann arrangiert werden
• PP Recyceltes Polypropylen und recycelt.

Verfügbare Abmessungen

Konfession	Höhe Minimales Maximum	Zusammensetzung- A4 + x K-CL
ST-05	18 mm bis 25 mm	-
ST-A0	28 mm bis 36 mm	-
ST-A1	36 bis 51 mm	-
ST-A2	52 mm bis 82 mm	-
ST-A3	82 mm bis 135 mm	-
ST-A4	133 bis 255 mm	-
ST-A5	260 bis 365 mm	1 x K-CL
ST-A6	364 bis 507 mm	2 x K-CL
ST-A8	471 bis 651 mm	3 x K-CL
ST-A9	576 bis 795 mm	4 x K-CL
ST-A10	682 bis 939 mm	5 x K-CL
ST-A11	786 bis 1083 mm	6 x K-CL

Kopf verfügbar und Optionen

• ST-SP : X-Brace für 3 und 4 mm Einbau
• ST-F: Lamellenstreuer, Stärke 3 - 5 - 7 - 9 mm
• ST-AX: Kopf für 40 und 50 mm Chevron-Installation
• ST-AR: Kopf für Chevron-Installation größer als 50 mm
• ST-AW: Drehzapfen auf der Achse zur Montage auf Aluminium- oder Verbundprofil
• ST-KS2: 2 mm EPDM-Abstandshalter

Technische Details.

Beispielabmessungen ST-A1

• Basisdurchmesser: 195 mm
• Achsendurchmesser: 104 mm
• Head Top Durchmesser: 147 mm
• Grundstärke: 3,5 mm bis 5 mm
• Dicke des oberen Kopfes: 3 bis 5 mm

Prüfergebnis am Bolzen Typ ST-A1

Position	Höhe	Steigung	Belastung (daN) kg
100% 1/1	36 Millimeter	0 %	2540
50% 1/2	36 Millimeter	0 %	1650
25% 1/4	36 Millimeter	0 %	675
100% 1/1	51 Millimeter	5 %	1156
50% 1/2	51 Millimeter	5 %	745
25% 1/4	51 Millimeter	5 %	320

Prüfergebnis am Bolzen Typ ST-A7

Position	Höhe	Steigung	Belastung (daN) kg
100% 1/1	365 Millimeter	0 %	1750
50% 1/2	365 Millimeter	0 %	1400
25% 1/4	365 Millimeter	0 %	875
100% 1/1	507 Millimeter	0 %	1225
50% 1/2	507 Millimeter	0 %	980
25% 1/4	507 Millimeter	0 %	612

1/1: Gleichmäßige Belastung über die gesamte Auflagefläche

1/2: Belastung auf die Hälfte der Auflagefläche.
1/4: Belastung auf ein Viertel der Auflagefläche.

1 daN = 1 kg/f = 2,23 lb/f

Berechnung der Anzahl der Parzellen pro M² - Dichte

Bei der Berechnung des Durchschnitts ist darauf zu achten, dass die engen Bereiche und Wege, die einen höheren Durchschnitt an Bolzen erfordern, richtig angeordnet sind.

Abmessungen der Platten	Anzahl der Stück/M²
30 cm x 30 cm	13,80 Stk.
40 cm x 40 cm	7,8 Stk.
30 cm x 60 cm	6,70 Stk.
40 cm x 60 cm	5,20 Stk.
50 cm x 50 cm	5,00 Stk.
60 cm x 60 cm	3,50 Stk.
