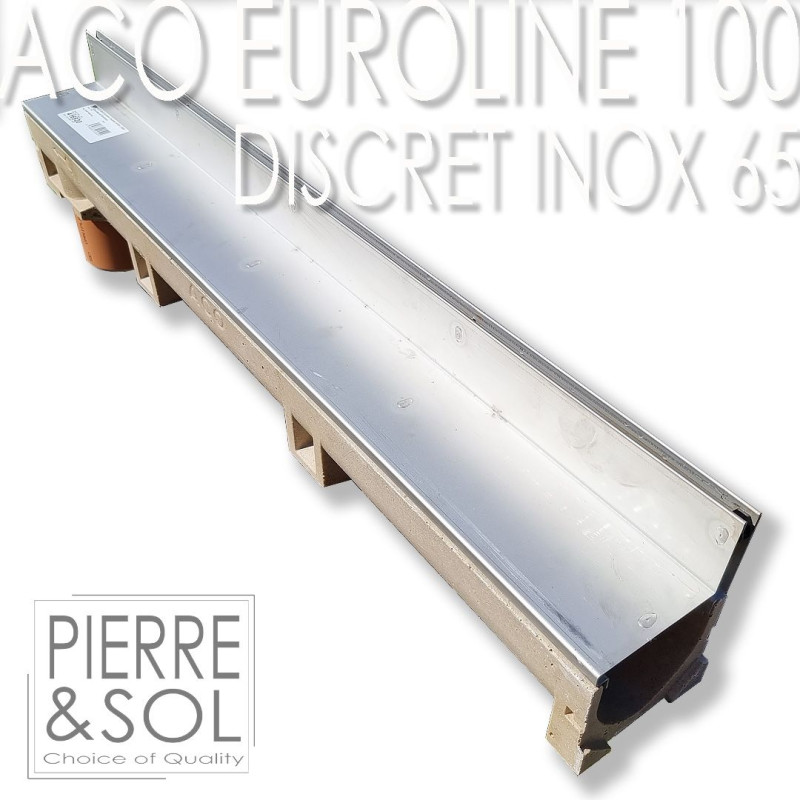

Schlitzentwässerungsrinne - Euroline Discret Inox - ACO

Schlitzrinne - Euroline Discret Inox - ACO

In der modernen Gartengestaltung setzt man zunehmend auf eine lineare, feinschlitzige Entwässerung anstelle des klassischen Gitters. ACO hat diesen Trend weltweit ins Leben gerufen und optimiert sein Angebot im Hinblick auf einfache Installation und Nutzung.

Dank der folgenden Merkmale wurde das Euroline Discreet schnell zum meistverkauften Schlitzentwässerungssystem :

• Qualität .
• Vorteilhafter Preis .
• Einfachheit dank des kompakten Angebots an Teilen und Zubehör.

Mit 4 Gittermodellen können Sie eine diskrete Linienentwässerung erstellen :

• Eine Steigleitung (100 cm) aus verzinktem Stahl mit seitlichem Schlitz.
• Eine Verlängerung (85 cm) mit seitlichem Schlitz und ein Zugangselement (15 cm) aus verzinktem Stahl.
• Eine Setzstufe (85 cm) mit seitlichem Schlitz und einer Innenecke (15 cm).
• Eine Setzstufe (85 cm) mit seitlichem Schlitz und einer Außenecke (15 cm).

Die Steigleitung und das Zugangselement sind zwei separate Elemente . Das Zugangselement kann entweder links oder rechts der Dachrinne platziert werden, um die Baugruppe dann links oder rechts der Dachrinnenlinie zu integrieren, oft über dem Anschluss an das Abflussrohr . Es ist auch möglich, an beiden Enden der Kanallinie einen Kanal mit Zugangselement zu integrieren, um die Wartung zu vereinfachen.

Die Abdeckung des Zugangselements berücksichtigt zusätzlich Ihre ästhetischen Wünsche . Sie können sich für die feste Abdeckung entscheiden oder sie umdrehen , um sie mit der Beschichtung Ihrer Wahl zu verfliesen .

Vorteile :

• Fein geschlitztes Steigrohr für diskrete Linienentwässerung; Schlitz mit einer Innenbreite von 15 mm und einer Außenbreite von 21 mm.
• Einfache Wartung dank Zugangselement.
• Vandalismussicher dank vollständiger Integration.
• Überall im Garten einsetzbar: von der Terrasse bis zur Einfahrt, vor der Garage … Kann als Umrandung verwendet werden.
• Perfekte Integration in alle Bodenbeläge durch drei mögliche Schlitzhöhen.
• Die gefalteten Kanten des Schlitzes verleihen ihm zusätzlich einen ästhetischen und robusten Charakter. Und es zeigt!
• Widerstandsklasse A 15 kN (für Fußgänger und Radfahrer zugängliche Orte).

Material :

Polyesterbeton ist ein Konglomerat aus Quarzzuschlagstoffen (Körnung von 0 bis 8 mm), die durch Polyesterharz gebunden sind.
Polyesterbeton ist beständig gegen Mineralsäuren, Streusalze, Mineralöle, Heizöl, Benzin und die meisten Säuren und Basen.

Erhöhung aus Edelstahl AISI 304, mit Längs- und Querschlitz, auf dem Kanal platziert.

Der Schlitz ist mit 5 Stangen ausgestattet, die seine Stabilität garantieren. Die Oberseite dieser Stangen liegt 1,1 cm tiefer als die Oberseite des Risers. Die Verlängerung ist für die Widerstandsklasse A 15 kN geeignet (für Fußgänger und Radfahrer zugängliche Orte).

Technische Daten :

Modell Euroline 60:

• Höhe ohne Gitter: 55 mm
• Höhe mit Gitter: 10,8 cm, 13,5 cm oder 17,5 cm

Modell Euroline 100:

• Höhe ohne Gitter: 95 mm
• Höhe mit Gitter: 15 cm, 17,5 cm oder 21,5 cm

Tor :

• Länge: 100 cm
• Freie Höhe des Schlitzes: 4 cm, 6,5 cm oder 10,5 cm
• Eingangsbereich: 93 cm²/m
• Widerstandsklasse: A 15 kN (für Fußgänger und Radfahrer zugängliche Orte).

Wählen Sie Ihr Modell basierend auf der gewünschten Durchflussrate.

Die gewünschte Durchflussmenge hängt von der Niederschlagsmenge, der Fläche der zu entwässernden Fläche und der Entwässerungskapazität des Bodens ab. Je nach gewünschtem Durchfluss muss der am Ende oder unterhalb der Dachrinne platzierte Ablauf entsprechend dimensioniert werden. Die Euroline 100 verfügt über ein höheres Wasserrückhaltevolumen.

• Innenbreite: 9,8 cm
• Außenbreite: 11,8 cm

Aufmerksamkeit :

• Da der Körper dieser Kanäle aus Polymerbeton besteht, sind sie ziemlich zerbrechlich. Wir sind daher berechtigt, jede Bestellung abzulehnen, die zu klein ist oder die Gefahr eines Bruchs zu groß ist.
• Jede Bestellung mit komplizierter Logistik oder zu geringer Menge kann direkt vom Kunden abgeholt werden.
• Sollte es jedoch beim Transport der Dachrinnen zu einem Bruch kommen, bei dem es sich um einen einfachen Bruch handelt, besteht die Möglichkeit, die Dachrinne zu verkleben.
