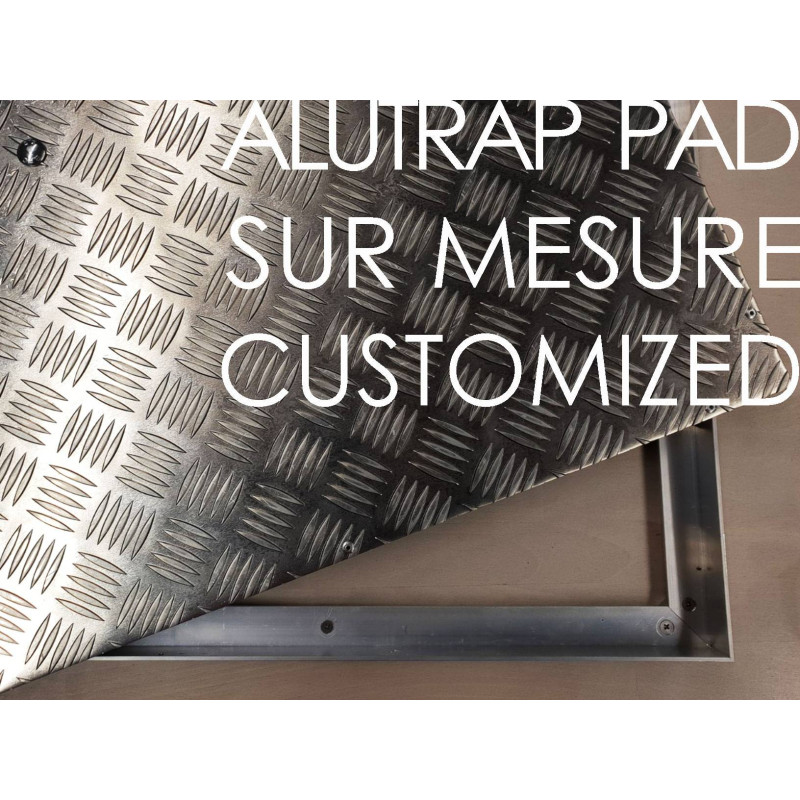

Aluminium-Zugangstür mit Streifenmuster - AUF MASS - Alutrap PAD - Rosco

Gerippte Zugangsluke aus Aluminium – CUSTOM – Alutrap PAD – Rosco

Standardabmessungen auf Lager finden Sie auf dieser Seite

Funktion:

• Im Rahmen einer Anwendung, die Fußgängern vorbehalten ist .
• Für den Fall, dass der obere Teil der Grube durch eine Abdeckung verschlossen werden muss, die auch leicht entfernt werden kann, um Zugang zum belüfteten Vakuum, zu den Evakuierungsrohren, zu den Kollektoren usw. zu erhalten.
• Diese Zugangsluken sind die Lösung zur Abdeckung von Gruben, die den Wasserverteilungsvorschriften unterliegen (Artikel 20.3).
• Dicke 5/7 : normaler Fußgängerüberweg

Zusammensetzung:

• Der Rahmen besteht aus einem 30/30/3 mm starken Aluminiumwinkel (AL-MG-SI 0,5).
• Gehrungsecken sind mit verzinkten Stahlstützen verstärkt. Diese werden mit Schrauben an der Unterseite und an den Seiten des Winkels befestigt, um eine verformungsfreie Baugruppe zu erhalten.
• Die Verankerung im Träger erfolgt über verzinkte Stahlbefestiger, die in die horizontale Fläche des Winkels eingeschraubt werden.
• Die Abdeckung besteht aus einem rutschfesten, gerippten Aluminiumblech mit einer Stärke von 5/7, das an seinem Umfang von einem viereckigen Aluminiumprofil (22 x 22 x 2 mm) getragen wird.
• Das gerippte Blech hat in der Mitte einen Bolzen, der ein einfaches Abnehmen der Abdeckung ermöglicht.

Technische Informationen zur Bewehrung:

• Breite: 100 mm
• Höhe: 20 mm
• Länge: Abhängig von den Abmessungen der Luke
• Dicke: 5 mm

Verstärkungsempfehlung:

• Für Luken unter 600 x 600 mm wird 1 Verstärkung empfohlen.
• Für Luken zwischen 600 x 600 mm und 750 x 750 mm werden 2 Verstärkungen empfohlen.
• Bei Luken größer als 750 x 750 mm werden 3 Verstärkungen empfohlen.

Abmessungen:
