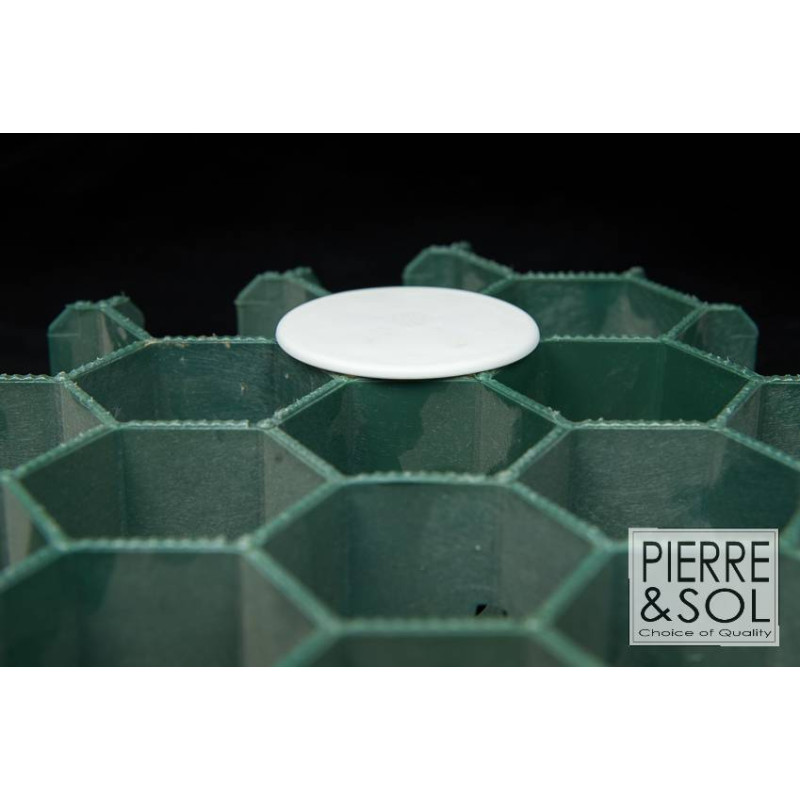

Plot de marquage pour Ritterdal

C'est plus vert, plus beau et c'est plus
performant

La plaque gazon est une nouvelle solution alternative
idéale aux dalles de béton. Extrêmement légère et permettant une pose à la main
très rapide, elle est fabriquée à base de polyéthylène recyclé de haute densité,
le matériau le plus solide et le plus durable qui ne dégage aucune substance
nocive.

Elle permettent de réaliser des parking vert HQE, des aires de
stationnement pour véhicules légers et lourds, des voies d'accès pompiers, des
bandes d'entretien stables autour des bâtiments, des voies et chemins
drainants,

C'est plus solide et plus stable

La structure de la plaque en forme de nids d'abeilles lui
confère un maximum de stabilité. Elle supporte des charges de plus de 100
tonnes au m2 (agrégation accès pompiers). Ses parois sont fines et de couleur
verte. La dimension de chaque cellule permet au gazon de se développer sans
contrainte. La plaque gazon devient rapidement invisible et
s'intègre harmonieusement à l'environnement.

La dalle Gazon

est une solution écologique, car l'eau
des pluies pénètre directement dans le sol et s'évapore au même endroit,
contrairement à d'autres systèmes traditionnels où l'eau est canalisée et
dirigée vers d'autres lieux.

Les avantages de la Plaque Gazon:

• Surface de drainage importante.
• Bords incurvés.
• Orifices latéraux pour une bonne pénétration latérale des racines.
• Hauteur de 45 mm permet la mise en place direct de gazon en plaque.
• Système optimisant l'adhérence (pente maximum 5 %).

• Résistance mécanique maximale grâce au système de solidarisation des
  plaques.
• Crampons sous les plaques pour un bon ancrage au sol.
• Facilité de mise en œuvre
• Faible poids
• Rendement de pose

Types Epaisseur lit de pose

Parkings & accès voitures 20 - 35
cm

Accès pompiers 35 - 50
cm

Parkings bus/camions 45 - 60
cm

Conseils de lits de pose

Différents lits porteurs:

graviers, gravats, cailloutis, pierrailles, ... (15- 60 cm).

Différents lits de pose:

graviers fins ou laves 3/10 (3/4 cm)
- mélange de sable/gravats 0,5 mm (3/4 cm).

Différents remplissages:

bonne terre - terre
végétale/sable/tourbe - terre végétale/lave.

Semences ou gazons:

semences sport ou parkings`.

Réalisation du lit de pose

Dégager la terre sur la hauteur nécessaire

Mise en place du lit porteur à base de graviers ou gravats de (15
à 45 cm) + compactage -

Mise ne place du lit de pose en fins graviers ou lave de 3-4 cm +
compactage

Mise en place et emboîtement des plaques gazon en quinconce,
fixation de clips le cas échéant

Remplissage des cellules par un bon substrat ou mélange à
déterminer jusqu'à +/- 5 mm en-dessous du bord

Ensemencer par des semences adaptées à raison de 25 ou 30 gr/m2 -
Bien arroser.

Descriptif cahier des charges

Mise en œuvre de plaques de protection pour gazon. Les plaques
conçues en forme de nids d'abeilles en polyéthylène haute densité,
elles auront les dimensions de (indiquer précisément), elles seront de
couleur verte et munies de différentes ouvertures rondes à la base de
chaque cellule, pour éviter un pourrissement des racines, permettre leur
pénétration dans le sol, le drainage et favoriser la circulation de l'air.

Les plaques fabriquées en polyéthylène recyclé devront
résister aux influences atmosphériques et aux intempéries.

Le mélange pour l'assise proposée doit subir des essais de
portance pour garantir la finalité de la plateforme conforme au DTU

Lors de la pose, les encoches de chaque plaque s'accrocheront
entre-elles en verrouillant les plaques dans leur position correcte. Les dalles
seront à champ ouvert afin de permettre une légère dilatation et elles seront
munies de crampons inférieurs de +/- 2 cm afin de les ancrer dans la fondation
et éviter des glissements.

Les dalles sont certifiées ISO 9001.

Résistances - Laboratoires

Stabilité et charges admises : la plaque Ritter résiste à une charge en
surface supérieure à 1000 kN/m2 (100 tonnes/m2). Elle a été testée par le centre
d'essais du LGA (Pr. nr. 79202396).

Résultats des essais: Din 1072, Classe 60/30, charge par roue de 100 kN: 120
kN - Din 14090, chemin d'accès véhicules pompiers, charge par essieu de 100 kN:
160 kN - Din 14090, terrain opérationnel véhicules, compression de 80N/cm2: 100
N/cm2.

Domaines d'utilisation:

• Talus végétalisables
• Tous abords verts fréquentés
• Stabilisation de berges de canaux
• Chemins piétons verts
• fixation de dunes
• Accès à des garages
• Aéroports
• Accès pompiers
• Aires gravillonnées

• Espaces privatifs
• Entreprises
• Collectivités

• Véhicules légers
• Poids lourds occasionnels
• Héliports
• Aérodrome

• Véhicules légers

• Poids lourds occasionnels

• Héliports

• Aérodromes
