Tampa de azulejo com abertura de energia graças a uma dobradiça e um cilindro de gás. É quase à prova d'água e à prova de odor.

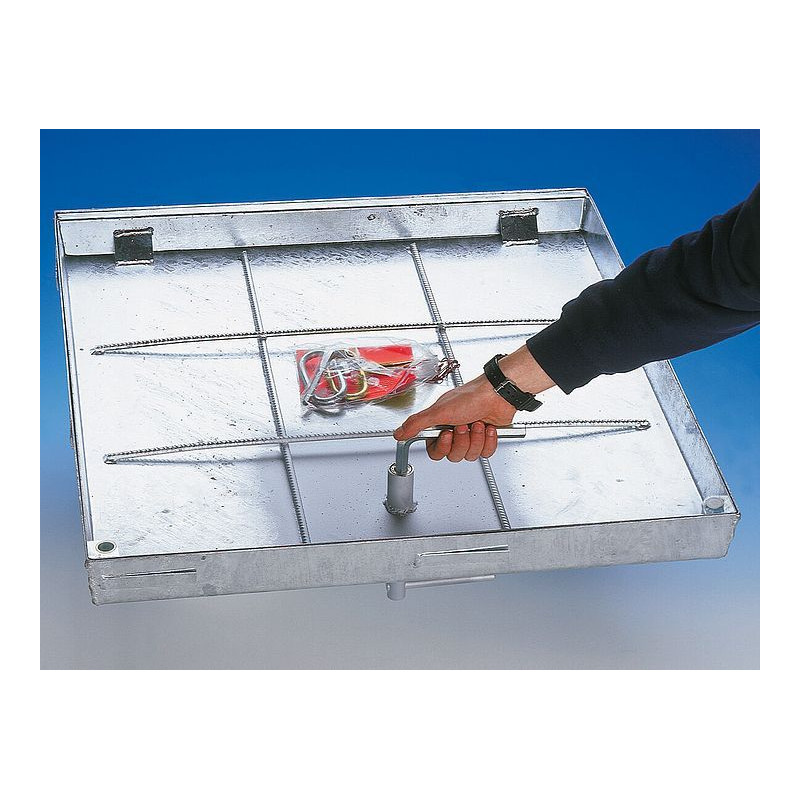

Ele também é equipado com uma fechadura central. A partir de cima pode ser aberto com uma chave allen especial e de baixo simplesmente graças à alça embutida.

Características:

• A borda do bueiro e da tampa são feitas de chapa de aço de forma fria de 2 mm de espessura.
• A tampa é feita de aço galvanizado a quente.
• Classe de resistência: 125 kN de acordo com en 124.
• Altura montada em descarga 75 mm.
• Altura interna da tampa: 50 mm.
• A escotilha é equipada com um reforço de fio de aço retorcido dentro.
• Equipado com um selo resistente a produtos químicos de alta qualidade.
• Abertura sem esforço com uma mão através do uso de uma dobradiça de aço inoxidável e cilindro de gás.
• Com proteção contra queda.
• O lado da dobradiça da escotilha é equipado com 2 âncoras U fixas adicionais com orifício de montagem por fora.
• Equipado de série com um sistema de bloqueio central que pode ser operado a partir de cima com uma chave Allen e de baixo com uma alça.

Instalação:

Um uma vez que o quadro tenha sido instalado e o concreto tenha completamente endurecido na escotilha, a escotilha pode ser aberta cuidadosamente (ângulo de abertura máximo de 85°) e os cilindros de gás devem então ser montados.

Tamanho:

Número de cilindros por tampa:

• BV-GDZ 66 - 735 x 751,5 mm: 1 cilindro de gás.
• BV-GDZ 86 - 935 x 751,5 mm: 2 cilindros de gás.
• BV-GDZ 88 - 935 x 951,5 mm: 2 cilindros de gás.
• BV-GDZ 110 - 1135 x 1151,5 mm: 2 cilindros de gás.
