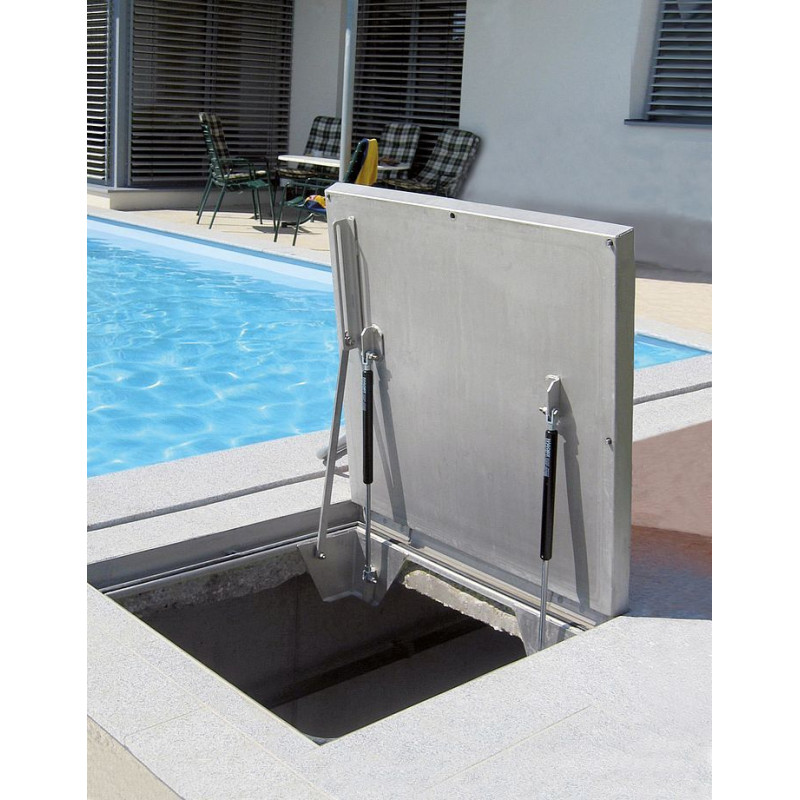

Cobertura de azulejo de aço galvanizado a quente com abertura assistida graças a uma dobradiça e um cilindro de gás. É quase à prova d'água e à prova de odor.

Características:

• A borda do bueiro e da tampa são feitas de chapa de aço de forma fria de 2 mm de espessura.
• A tampa é feita de aço galvanizado a quente.
• Classe de resistência: 125 kN de acordo com en 124.
• Altura montada em descarga 75 mm.
• Altura interna da tampa: 50 mm.
• Interior fornecido com uma estrutura soldada em cruz em fio de aço torcido com um diâmetro de 8 resp. 12 mm.
• Quase à prova d'água e à prova de odor.
• Equipado com um selo resistente a produtos químicos de alta qualidade.
• Abertura sem esforço com uma mão através do uso de uma dobradiça de aço inoxidável e cilindro de gás.
• Com proteção contra queda.
• O lado da dobradiça da escotilha é equipado com 2 âncoras U fixas adicionais com orifício de montagem por fora.

Instalação:

Um uma vez que o quadro tenha sido instalado e o concreto tenha completamente endurecido na escotilha, a escotilha pode ser aberta cuidadosamente (ângulo de abertura máximo de 85°) e os cilindros de gás devem então ser montados.

Tamanho:

Número de cilindros por tampa:

• BV-GD 66 - 735 x 751,5 mm: 1 cilindro de gás.
• BV-GD 86 - 935 x 751,5 mm: 2 cilindros de gás.
• BV-GD 88 - 935 x 951,5 mm: 2 cilindros de gás.
• BV-GD 106 - 1135 x 751,5 mm: 2 cilindros de gás.
• BV-GD 110 - 1135 x 1151,5 mm: 2 cilindros de gás.
