Plots réglables de haute qualité pour applications
commerciales et tous types de terrassesAchat en ligne
La grande particularité du plot BC-Serie est sa tête multi fonctions qui permet la fixation, en périphérie, de 1 à 12 ailettes circulaires de séparation des dalles et qui, grâce à leurs rotations à 360°, épousent parfaitement l’axe des dalles triangulaires, hexagonales, pentagones, circulaires... et permet ainsi aux concepteurs d’imaginer la terrasse avec beaucoup plus de créativité.
La tête du plot est pourvue de
4 trous rectangulaires
pour la fixation d’
ailettes rectangulaires
pour la pose de dalles carrées ou rectangulaires.
La tête du plot est pourvue de
5 trous circulaires
complémentaires avec un pas
de vis (12 et 14mm) pour la fixation éventuelle, au moyen de vis,
pour divers accessoires.
L’ajout de l’inverseur C4
permet un réglage facile et
précis de la hauteur du plot sous la dalle.
Le correcteur de pente PH5 (0 à 5%) et de nombreux accessoires de fixation sont disponibles pour soutenir tous types de structures.

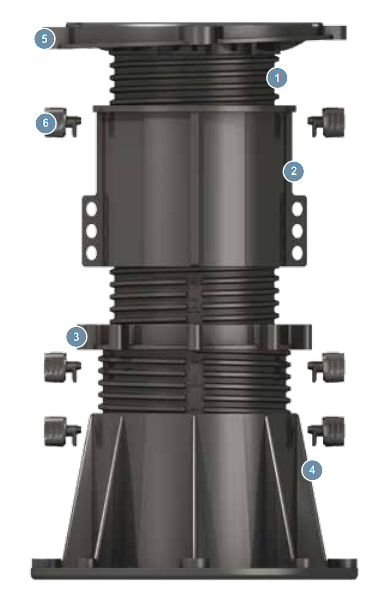

Détails d'un plot
de terrasse buzon
|
Tête de plot
|
Surface d’appui de 175 cm². La tête du plot est vissée directement dans la base ou dans le manchon de rehausse. La tête possède un diamètre de 150 mm et différents accessoires peuvent s’y fixer pour supporter tout type de recouvrement.
|
|
|
Manchons
|
Le manchon est utilisé quand la hauteur du plot doit dépasser 175 mm (DPH5 et au-delà). Deux crochets latéraux situés de chaque côté permettent la fixation mécanique qui garantissent l’augmentation de stabilité quand la hauteur dépasse 600 mm. Ils sont utilisés pour le DPH6 au DPH11.
|
|
|
Collier de réglage
|
Pièce à pas de vis inversé de 115 mm de diamètre qui permet l’ajustement mm par mm de haut en bas.
|
|
|
Socle
|
Le socle peut être simplement placée ou fixée sur n’importe quel substrat. Il est pourvu de 8 trous pour des vis ou des boulons. La tête, le collier de réglage ou la base sont pourvu d’un clips de sécurité de dévissage pour empêcher que la tête ou le manchon se dévisse complètement hors de la base. Diamètre de le base 200 mm, superficie de 314 cm².
|
|
|
Correcteur de pente (0-5%)
|
Le correcteur de pente (de 0 à 5%) est intégré sur la tête des plots à partir du DPH4 qu DPH11. Pour le DPH0 au DPH 3 voir le schéma ci dessous avec le PH5 (de 0 à 5%)
|
|
|
Clé de blocage
|
Bloquez le plot à la hauteur souhaité. Ce blocage permet d’éviter que le plot ne se dévisser suite au trafic ou aux vibrations
|
|
