Les plots de terrasse DPH peuvent se régler pour compenser jusqu’à 5% de pente ou localement pour compenser les sous bases inégales jusqu’au même pourcentage. Une fois les plots réglés à la hauteur exigée, leur position est fixée grâce aux clés uniques de verrouillage.
Le correcteur de pente PH5 (0 à 5%) et de nombreux accessoires de fixation sont disponibles pour soutenir tous types de structures.
Caractéristiques techniques
Pièce cylindrique adaptée sur la tête du plot au moyen de 3 clips de serrage et assemblé à l’usine.
Par rotation du correcteur de pente de 360° vers la gauche ou la droite on règle le système, par
une fenêtre de lecture de forme ovale, sur la valeur de la pente à redresser. Un ergot stabilise la
valeur sélectionnée. Ensuite l’ensemble du plot complet est positionné dans le sens de la pente à
redresser par une flèche indicatrice imprimée sur le plateau du correcteur avec la valeur de la pente
à redresser (de 0 à 5cm/m, valeur idem à la tête support).
Le plot sera alors à l’horizontale dans
toutes les directions par rapport à la pente à redresser. Le plateau des ailettes séparatrices des dalles,
étant libre au centre de la tête du plot, se positionnera par rotation dans le sens des dalles imposé par
l’architecte.
|
Simple, facile et rapide, Réglable en un tour de main! Un gain de temps sur chantier!

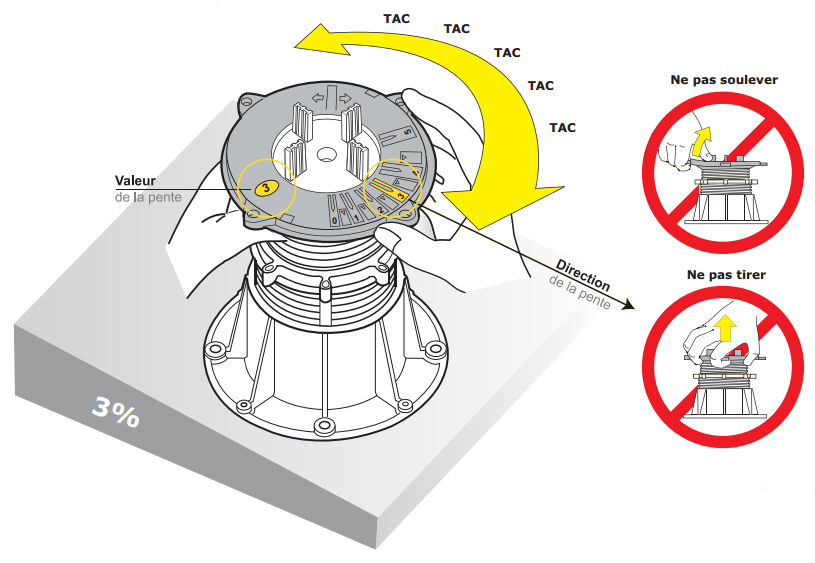

Ex: Valeur de la pente: 3% Tournez le correcteur vers la gauche ou la droite et placez sur
|
|
